ULOG310-I的应用考虑

       ULOG310-I盒主要提供两个功能.第一个功能是提供两个串口间的地电位隔离及界面转换.第二个功能是利用USB联机来产生两个COM端口在PC上可以对串口间的通讯进行监控.

       ULOG310-I盒提供有两个DB9连接头,其中串口1是一个RS232/RS422/RS485界面可设定串口,能够满足各种控制设备的联机需求.串口2是地电位隔离RS232界面串口. 我们可以由USB联机来供电,也可以外接5V电源供应器来供电.串口1是与USB拥有相同地电位,而串口2则与USB拥有不同的地电位以避免外部连接设备与主机经由USB形成地回路而产生问题.

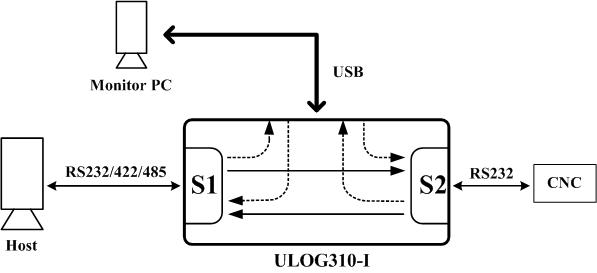

       当ULOG310-I盒与PC经由USB连接后在PC上会产生两个COM端口.第一个COM端口可以对串口1进行资料传送与接收动作.而第二个COM端口可以对串口2进行资料传送与接收动作. 在日常工作情况下我们不会经由COM端口来对串口进行数据传送工作,但我们可以进行接收工作以监控串口间的数据传输过程. 因为ULOG310-I盒的主要工作是在串口1与串口2间进行界面安全隔离,所以不会对数据进行处理,只会进行转发.所以与串口1及串口2连接的设备间如同没有ULOG310-I盒而采用电缆直接连接一般. 经由COM端口的监控我们可以知道两个设备间的数据传输内容,如果动作出现异常时,我们可以经由监控的资料内容找出可能的问题原因.到底是对话错误,或是因为设备异常了.在这个时候我们可以先断开一台可能有问题的设备,而由PC上的COM端口模拟这台有问题的设备来与另一台设备.如此就可以帮助我们判断可能的问题点.瑞旺科技提供有RAYREAL应用程序,可以在一个显示画面上同时打开两个COM端口把他们所接收的数据显示出来.于是我们可以看到两个串口间的对话内容而加以分析.RAYREAL提供有源程序用户可以以此为基础进行修改以满足自己的应用需求.

       当我们把ULOG310-I盒当做RS232对地电位隔离RS232界面隔离器使用时,要把串口1设成RS232界面(拨接开关1及2位置设在OFF位置),串口2设成RS232界面(拨接开关3位置设在OFF位置及4位置设在OFF位置),于是我们就可以使RS232设备安全的接到RS232主机上.

       当我们把ULOG310-I盒当做RS422全双工界面对地电位隔离RS232全双工界面转换器使用时,要把串口1设成RS422界面(拨接开关1及2位置设在ON位置),串口2设成RS232界面(拨接开关3位置设在OFF位置及4位置设在OFF位置),于是我们就可以使全双工RS422设备接到RS232主机上.

       当我们把ULOG310-I盒当做RS485对地电位隔离RS232界面转换器使用时,要把串口1设成RS485界面(拨接开关1位置设在OFF位置及2位置设在ON位置),串口2设成RS232界面(拨接开关3位置设在OFF位置及4位置设在OFF位置),于是我们就可以使RS485设备接到RS232主机上.
